不同襯底三氧化鎢薄膜拉曼光譜分析

三氧化鎢（WO3）薄膜的結(jié)晶行為易受到制備方法、鍍膜襯底及前驅(qū)體中的添加劑等因素影響。為了研究不同襯底對(duì)WO3薄膜造成的結(jié)構(gòu)相變，以FTO導(dǎo)電玻璃、石英玻璃和石墨為襯底采用聚合物前驅(qū)體法分別制備三氧化鎢（WO3）薄膜樣品，并對(duì)所制備的樣品進(jìn)行了拉曼光譜光譜檢測。

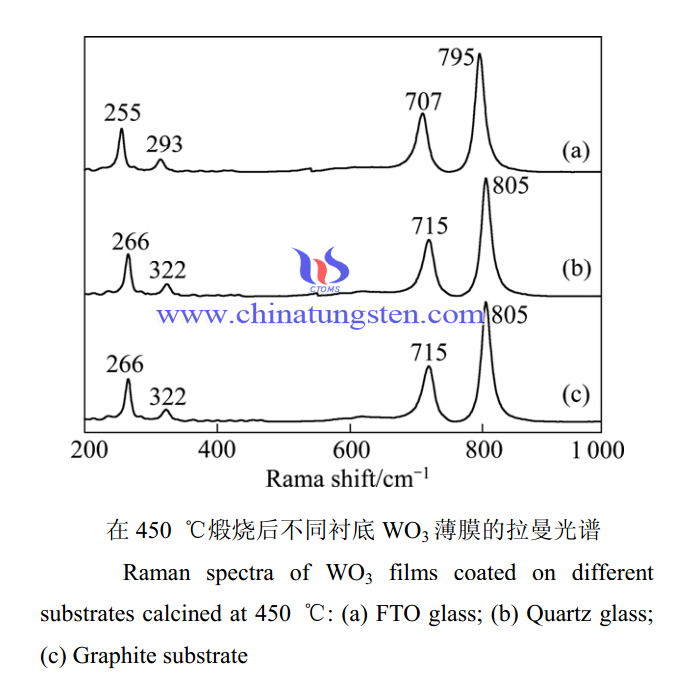

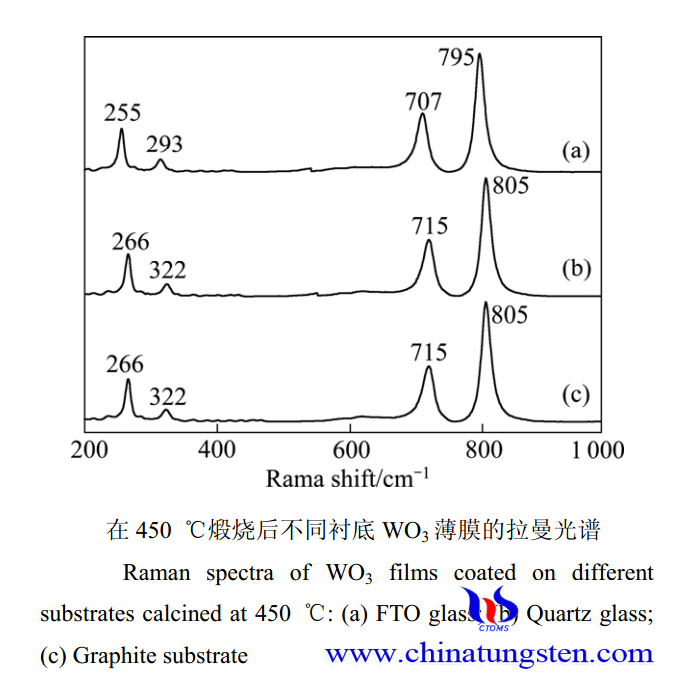

如圖所示為不同襯底制備的WO3薄膜拉曼光譜(LRS)。由圖可知，各薄膜樣品在740~980 cm− 1均出現(xiàn)振動(dòng)峰，其中805 cm− 1處的特征峰是晶態(tài)WO3的主峰，表明所有樣品WO3 均為扭曲的八面體結(jié)構(gòu)；石英玻璃和石墨襯底樣品的主要峰值為 805、715、322 和266 cm− 1，對(duì)應(yīng)WO3 單斜相P21/n的特征峰，其中266和322cm− 1處的特征峰對(duì)應(yīng)O-W-O橋氧的彎曲振動(dòng)，而715和805 cm− 1處的特征峰則對(duì)應(yīng)于其拉伸振動(dòng)；FTO 導(dǎo)電玻璃襯底的薄膜出現(xiàn)的主要峰值為795、707、293和255 cm− 1，與WO3 單斜相 P21/n 的特征峰相比有一定的頻移，根據(jù)國外相研究扭曲立方結(jié)構(gòu)WO3的拉曼光譜特征峰，推測這是由于WO3發(fā)生了由立方向單斜結(jié)構(gòu)轉(zhuǎn)變。
