隨著石墨烯材料的迅速崛起，人們對(duì)類(lèi)似的層狀結(jié)構(gòu)的二維材料也產(chǎn)生了濃厚的興趣，其中，過(guò)渡金屬二鹵化物因其獨(dú)特的具有電學(xué)、光學(xué)、等離子體、電化學(xué)和電催化性能性質(zhì)的原子薄層結(jié)構(gòu)，受到了廣泛的關(guān)注。
日前，暨南大學(xué)理工學(xué)院羅雲(yún)瀚課題組提出了使用二硫化鎢納米薄膜塗層進(jìn)行增強(qiáng)型表面等離子體共振感測(cè)器。二硫化鎢、二硫化鉬、二硒化鎢和二硒化鉬等，這些類(lèi)石墨烯納米材料的二維材料在光電、催化、化學(xué)與生物傳感、超級(jí)電容器、太陽(yáng)能電池及鋰離子電池等領(lǐng)域有著非常廣闊的應(yīng)用前景。

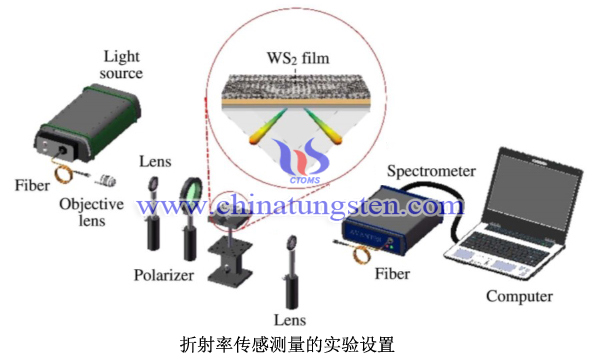

該課題研究人員提出並論證了，使用二硫化鎢納米塗層改進(jìn)的金屬薄膜可以增強(qiáng)表面等離子體共振感測(cè)器的靈敏度。等離子體共振的靈敏度與二硫化鎢納米材料覆蓋層的厚度相關(guān)，可以通過(guò)塗覆不同濃度的二硫化鎢乙醇溶液，或者多次塗覆來(lái)調(diào)整。
實(shí)驗(yàn)結(jié)果顯示，由於其較大的表面積、較高的折射率以及獨(dú)特的光電性能，通過(guò)二硫化鎢納米材料塗層可以增強(qiáng)26.6%的等離子體共振靈敏度（實(shí)驗(yàn)中最高靈敏度可達(dá)2459.3nm/RIU）。此外，研究人員還提出，二硫化鎢靈敏度增強(qiáng)型表面等離子共振感測(cè)器在1.333-1.360的折射率範(fàn)圍的線性相關(guān)係數(shù)為99.76%。
除了增強(qiáng)靈敏度之外，二硫化鎢納米塗層還具有保護(hù)金屬膜免受氧化、共振波長(zhǎng)區(qū)域的可調(diào)諧性、生物相容性、蒸氣能力和氣敏性等優(yōu)點(diǎn)。
