如何製備辦公室隔熱膜用納米三氧化鎢？通常，我們會(huì)想採用一種簡(jiǎn)單易行、對(duì)環(huán)境污染小且生產(chǎn)成本相對(duì)低的工藝方法來實(shí)現(xiàn)三氧化鎢納米粉體的製備。沒錯(cuò)，就是這樣。所以，下面主要介紹專家提出的這麼一種製備納米三氧化鎢粉末的方法。
更多內(nèi)容請(qǐng)?jiān)L問：
http://www.tungsten-powder.com/traditional/tungsten_oxide.html
一種辦公室隔熱膜用納米三氧化鎢的製備方法
首先，準(zhǔn)備原料。氨水（14mol/L）與去離子水以1：1配成所需氨水溶液。
其次，製備溶膠。將鎢酸4.9972g（0.02mol）溶於72ml配製好的氨水溶液，將鎢酸摩爾比為4：1的檸檬酸（16.832g）加入到溶解的鎢酸溶液中，置於磁力加熱攪拌器上，于85℃水浴加熱攪拌8-12小時(shí)，得到微黃透明的溶膠。
緊接著，進(jìn)行凝膠乾燥處理。將製備好的凝膠至於紅外烘箱中乾燥，得到褐色膨脹的凝膠。

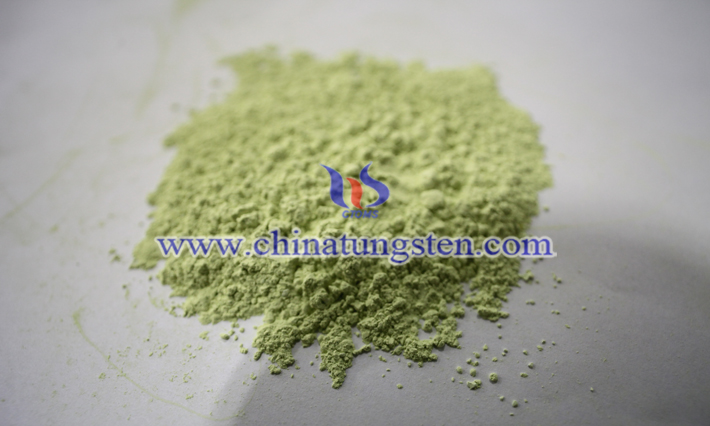

最後，煆燒得到三氧化鎢粉末。將凝膠置於剛玉坩堝中，在箱式爐中550℃煆燒2小時(shí)左右，得到粒徑在20-40nm之間且顆粒分佈均勻的黃色的納米三氧化鎢粉末。所得的三氧化鎢納米顆粒為球形。
