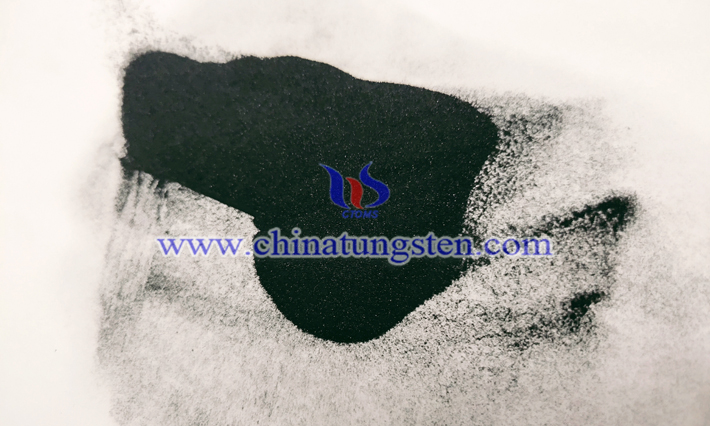

防爆隔熱膜用納米銫鎢青銅的製備主要經(jīng)過下述四個(gè)步驟：製備前軀體；在反應(yīng)溶劑中預(yù)混及研磨；熱處理；產(chǎn)物分離、洗滌和烘乾。具體的工藝步驟如下：
更多內(nèi)容請?jiān)L問：
http://cesium-tungsten-bronze.com/big5/index.html
一種具有近紅外遮罩性能的銫鎢青銅納米粉體的製備方法
1.0 製備前軀體。按反應(yīng)物質(zhì)銫原料與鎢原料兩者的原子比為0.30-0.32稱量配料，然後先後將其放置於雙氧水中，使其溶解；並在60-80℃下邊攪拌邊進(jìn)行反應(yīng)；得到懸濁液；然後將所述懸濁液在40-80℃下進(jìn)行乾燥，得到銫鎢混合物質(zhì)前驅(qū)體。其中，銫原料為氯化銫、碳酸銫、硝酸銫中的任一種；鎢原料為鎢酸、鎢酸鈉、鎢酸銨中的任一種。
2.0 在反應(yīng)溶劑中預(yù)混及研磨。將上述前驅(qū)體與一定的反應(yīng)溶劑混合；同時(shí)進(jìn)行研磨，用球磨機(jī)進(jìn)行研磨，時(shí)間為10-60min。其中，反應(yīng)溶劑為十六醇、油酸、油胺、亞油酸、甘油、乙二醇中的任一種；反應(yīng)溶劑的用量品質(zhì)為前驅(qū)體粉體質(zhì)量的0.5-1.5倍。
3.0 熱處理。將上述所得物質(zhì)置於帶有攪拌裝置的密閉反應(yīng)容器中進(jìn)行熱處理，反應(yīng)溫度為150-300℃，反應(yīng)時(shí)間為2-10h。
4.0 產(chǎn)物分離、洗滌和烘乾。將上述所得物質(zhì)進(jìn)行分離並用乙醇和去離子水分別洗滌，之後於烘箱40-80℃烘乾，最終得到銫鎢青銅納米粉體。
