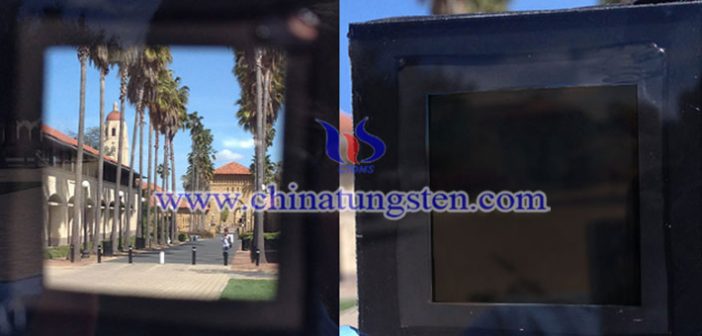

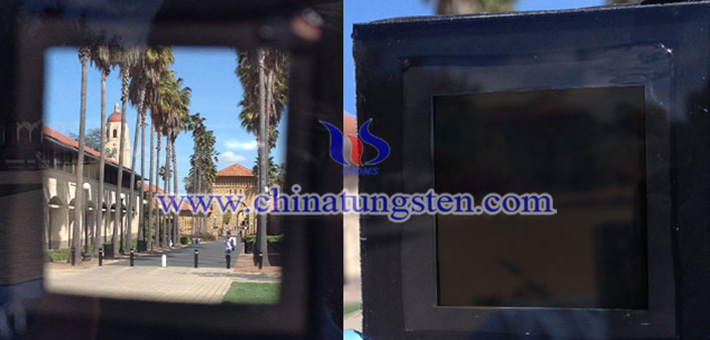

大面積摻鉬氧化鎢電致變色玻璃可以通過(guò)磁控濺射法、噴塗法、噴霧熱解法以及絲網(wǎng)印刷法等方法製備得到。有專家通過(guò)上述方法製備了大面積鉬摻雜的氧化鎢電致變色薄膜，並製作了PMMA/PC準(zhǔn)固態(tài)電解質(zhì)，用熱壓膠片法把電解質(zhì)和電致變色薄膜組裝成器件，並對(duì)器件的光調(diào)製範(fàn)圍、回應(yīng)時(shí)間、迴圈穩(wěn)定性等進(jìn)行了測(cè)試。
更多內(nèi)容請(qǐng)?jiān)L問(wèn)：
http://www.tungsten-powder.com/traditional/tungsten_oxide.html
專家們觀察到器件隨著迴圈次數(shù)的增多，會(huì)逐漸產(chǎn)生氣泡，光調(diào)製範(fàn)圍和回應(yīng)時(shí)間也會(huì)逐漸降低，用電子能譜儀和紅外光譜儀分別分析了薄膜和電解質(zhì)成分的改變，發(fā)現(xiàn)電解質(zhì)中的Li+與PC分子之間具有很強(qiáng)的相互作用，生成了[LiPC]+，它比純的PC溶劑擁有更低的最低未占分子軌道。PC-ClO4-複合氧化導(dǎo)致PC去質(zhì)子化並形成HClO4，陰離子的存在降低了溶劑的氧化穩(wěn)定性，並改變了分解動(dòng)力學(xué)和熱力學(xué)，導(dǎo)致形成氣體，降低了器件的迴圈穩(wěn)定性。
