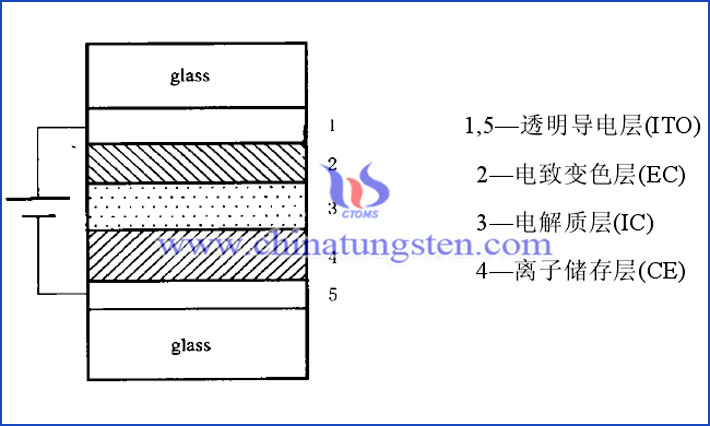

液態電致變色器件中的三氧化鎢實際上是以WO3薄膜作為電致變色層而存在的。例如，有專家採用WO3薄膜為電致變色層，TiO2薄膜為離子儲存層，LiClO4-PC液態電解質為電解質層，並組裝了液態電致變色器件。採用了五層膜的結構組裝電致變色器件，其基本結構如下圖所示。
更多內容請訪問：
http://www.tungsten-powder.com/traditional/tungsten_oxide.html
那要怎麼組裝液態電致變色器件？
1.0把製備好的鍍在ITO玻璃上的電致變色層三氧化鎢薄膜和離子儲存層二氧化鈦薄膜按上圖所示組合在一起，三氧化鎢電致變色薄膜和二氧化鈦薄膜都要朝向內部，中間用墊片隔開，用密封膠包封固定。
2.0把液態電解質LiClO4-PC溶液用注射器注入WO3薄膜和TiO2薄膜之間的空隙，然後進行完整包封。
