三氧化鎢納米盤可以用於製備電致變色薄膜，最終應(yīng)用于建築智慧窗上，起到節(jié)能降耗的作用，也就是大家所關(guān)心的隔熱保溫效果。
更多內(nèi)容請(qǐng)?jiān)L問：
http://www.tungsten-powder.com/traditional/tungsten_oxide.html

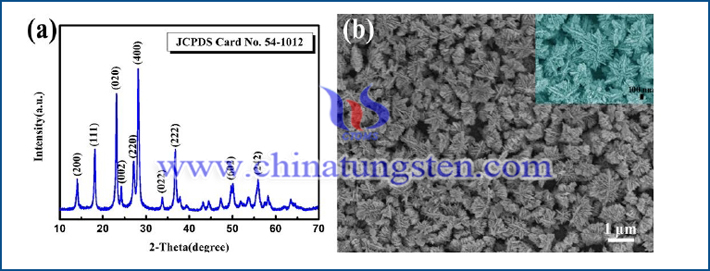

有專家對(duì)這三氧化鎢納米盤的結(jié)構(gòu)形貌進(jìn)行分析。三氧化鎢納米盤的XRD圖（a）以及場(chǎng)發(fā)射掃描電子顯微鏡照片（b）如上所示。從圖中可以看出，XRD圖譜對(duì)應(yīng)於正交相WO3?0.33H2O的衍射峰，證明未摻雜條件下所製備WO3為水合WO3。而從場(chǎng)發(fā)射掃描電子顯微鏡照片中可以看出，其形貌為由納米盤組裝形成的雪花狀團(tuán)簇，其中單個(gè)納米盤的厚度大約在30nm左右，雪花狀團(tuán)簇的尺寸在1μm左右。這種較大的尺寸使其在應(yīng)用過程中很難獲得穩(wěn)定的墨水以及均勻的薄膜，並且較大尺寸會(huì)增大離子/電子在材料內(nèi)部的傳輸路徑，影響其回應(yīng)速度。所以，這時(shí)候，需要對(duì)三氧化鎢進(jìn)行摻雜。摻雜不僅可以提高材料的電子傳輸效率，而且可以增大晶體結(jié)構(gòu)無序性並最終影響材料生長(zhǎng)。因此，在製備過程中，專家會(huì)加入氧化鉬等增大晶體結(jié)構(gòu)無序性，以此降低所製備水合WO3的尺寸，並提高電致變色性能。
